Modelo hidrológico e hidráulico

Resultados del modelo del año 1: Como parte del trabajo del proyecto del Año 1, la ciudad desarrolló una primera modelo hidrológico e hidráulico que integra los sistemas de alcantarillado y recogida de aguas pluviales de Lawrence. El es un modelo informático que puede ser pensado como una representación digital de la ciudad, y es capaz de simular lo que ocurre durante las precipitaciones. Si en una tormenta llueve mucho y las tuberías subterráneas de alcantarillado o de aguas pluviales se llenan demasiado, pueden producirse inundaciones de calles y propiedades, así como desbordamientos del alcantarillado combinado que descargan en el río Merrimack. pueden producirse. El modelo nos ayuda a ver cuándo y dónde puede ocurrir esto.

Próximos pasos del modelo del año 2: Ahora que la modelo inicial modelo inicial, el equipo de equipo de ingeniería calibrará el modelo para mejorar su capacidad de reproducir las inundaciones que se sabe que se han producido en la Ciudad en la ciudad durante lluvias pasadas. Para ello, se introducirán cambios en el modelo utilizando la información recopilada con los caudalímetros que pusimos el año pasado. Se instalaron 20 caudalímetros en toda la Ciudad para recoger información cuando llueve. Una vez calibrado, el modelo se utilizará para identificar oportunidades para reducir los desbordamientos del alcantarillado, haciendo hincapié en las infraestructuras verdes de aguas pluviales. Además, el modelo se utilizará para predecir problemas antes de que se produzca una tormenta, a fin de que los equipos de respuesta a emergencias de la ciudad tengan tiempo de prepararse y avisar a los residentes de las inminentes zonas inundadas.

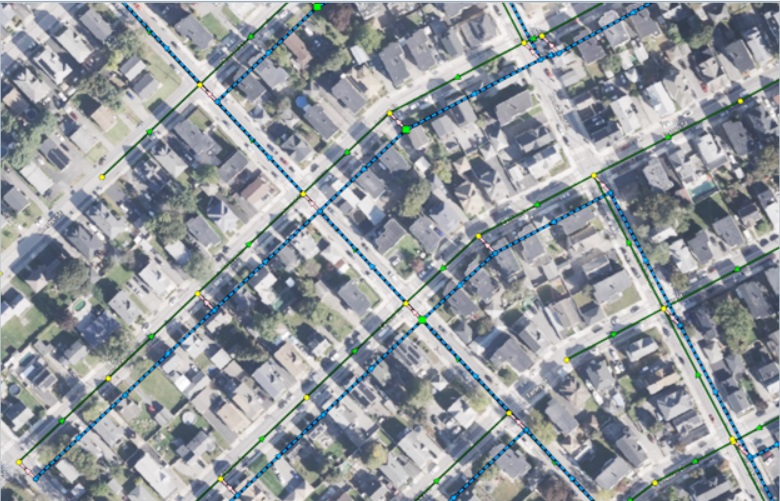

Arriba se muestra una imagen de la interfaz del modelo, que puede considerarse como una representación digital de la Ciudad. El sistema de alcantarillado combinado que transporta subterráneamente los flujos de aguas sanitarias y pluviales se muestra en las líneas verdes. Las líneas azules representan las calles que conducen el agua incapaz de entrar en el sistema subterráneo cuando las tuberías están demasiado llenas.

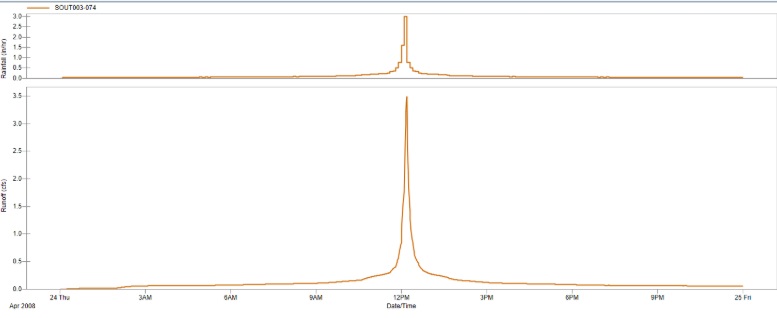

El gráficocolocadoarriba muestra un componente hidrológico del modelo: Cuando llueve, parte del agua empapa en el suelo, y el resto del agua se escurre por las calles. El tl gráfico muestra la precipitaciones que se aplican al modelo, y el El gráfico inferior muestra el escorrentía resultante.

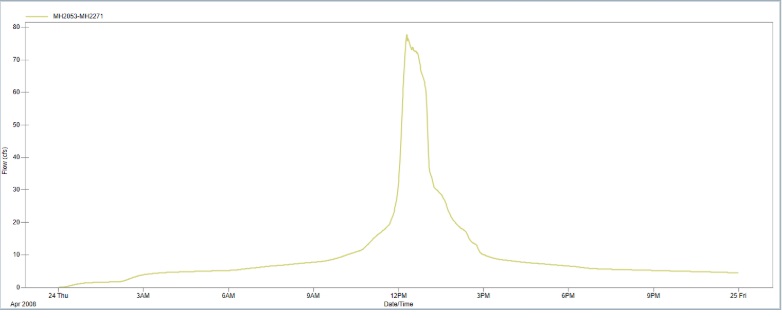

Este gráfico muestra el componente hidráulico del modelo: El agua que circula por las calles va a parar al alcantarillado subterráneo y al sistema de recogida de aguas pluviales a través de las cuencas colectoras. El gráfico muestra el agua que fluye por una tubería.

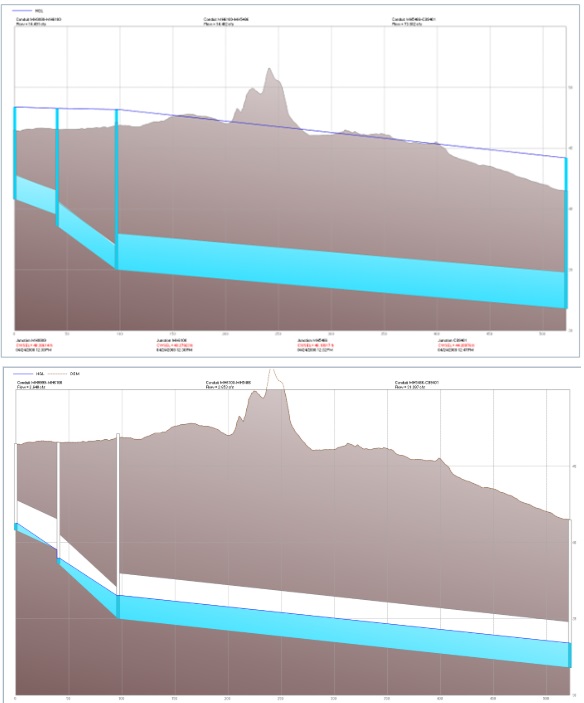

Estas cifras muestran el perfil de una tubería de aguas pluviales para dos precipitaciones diferentescon el nivel del agua en azul. Estos perfiles muestran que las tuberías son lo suficientemente grandes para transportar las aguas pluviales del primer episodio de precipitaciones, pero no las del segundo, que hace que el agua se estanque en las calles. Estos perfiles son una de las herramientas que pueden utilizarse para identificar identificar las zonas problemáticas e investigar soluciones.
